設備組成如下：

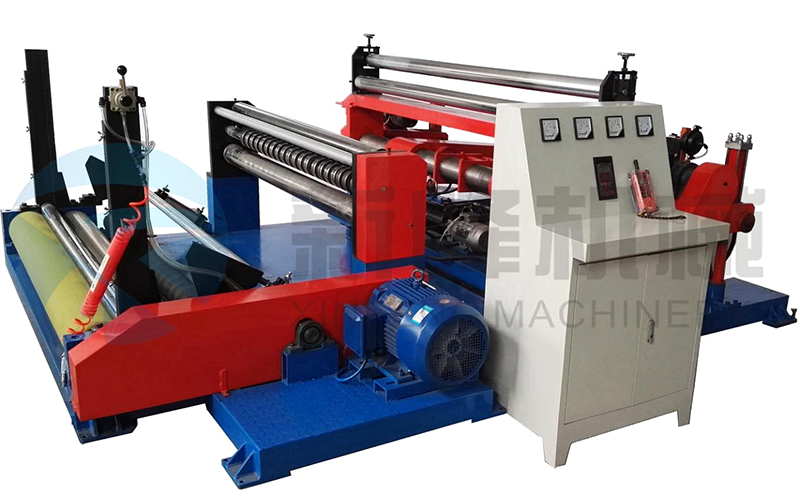

一．原紙分條機:FT-308B型

功能：生產螺旋平行管第 一道工序，將大幅卷筒紙?jiān)谠撛O(shè)備上一次分切完成，從自動上紙，左右糾偏，單軸收卷，并可自動下紙，一次分切完成。

用途：適用于各類牛皮紙、茶板紙、草板紙、印花紙和銅版紙的復卷分切。

特點：
1.雙刀切割，分切后的紙帶兩邊光滑平整。
2.采用單軸外力收卷方式，盤紙收卷結實且收卷盤徑大。
3.上下刀軸主動力傳動。
4.帶有自動糾偏功能。
5.紙帶張力自動控制，紙盤從小到大始終保持恒張力收卷。
6.液壓無軸式上料裝置。
7.氣動卸料,操作簡單，可無線遙控，1人操作

技術參數
分切寬度	35mm-1600mm
放卷大卷徑	1500mm
收卷大卷徑	1300mm
分切速度	45-60/0-300米/分鐘
分切能力	60g-700g
卷繞方式	氣漲復卷收取
切刀數量	20付
上紙方式	液壓式
調速控制	變頻調速
輸入電源	380V三相四線（或其他電壓定制）
主機功率	11KW
機械尺寸及重量
放卷機（長*寬*高）	3150mm*1250mm*1400mm
收卷機（長*寬*高）	2000mm*2900mm*1200mm
上刀規格	105*80*1.2
下刀規格	105*60*11
總毛重量	2600KG

二．數控螺旋平行卷管機：JG-308A型

放紙架	上膠機	底紙架

用途：通用螺旋平行卷管機，適用于各類膠帶、卷筒紙內芯、化纖管、包裝紙管的工業紙管生產。

本機械是生產螺旋平行紙管的專用設備，采用生產工藝由螺旋紙管主機，放料架，上膠機，單面放料上油架，接料架，彩條紙架等組成。
該機械采用數控切割，卷繞生產速度3-18米/分鐘，可多層紙張一次性卷繞成型。

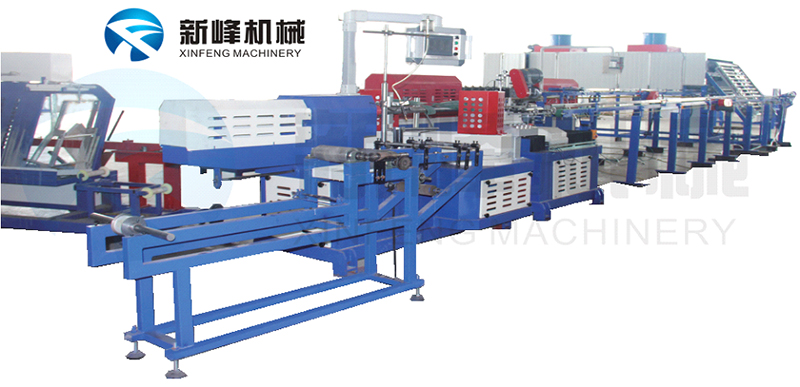

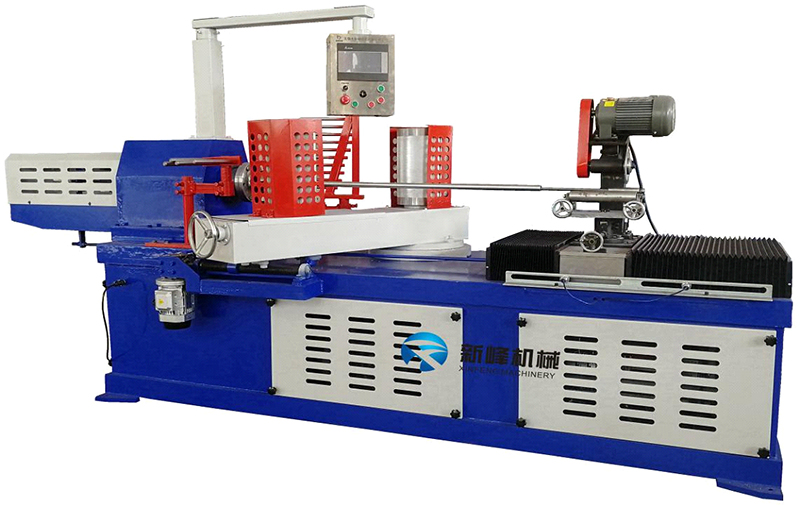

效果圖

特點：
1：通用性強，高性能配置，主機卷繞采用高性能減速器，二主動輪單皮帶卷繞方式。
2：主電機采用矢量型高扭矩變頻器調速。
3：編碼器數據控制長度，配合自動變速功能使紙管切割長度更精 確。
4：模塊化電氣布局設計，使用維護方便更科學。
5：上膠方式：采用雙面上膠，獨立不銹鋼膠槽。
6：放紙架采用直角形放料，張力調節。
7：主機功率：7.5KW

技術參數
卷繞直徑	Φ20mm-100mm
卷繞厚度	1mm-7mm
卷芯模具固定方式	法蘭加頂緊
卷繞機頭	二機頭，單皮帶
切管方式	氣動切刀
上膠方式	雙面上膠
操作人數	1-2人
卷繞紙管速度	3-18米/分鐘
調速控制	變頻器

三．?dāng)?shù)控雙軸多刀精切機：JQ-308C型

特點：
1：該機械采用雙軸多刀切管方式，將紙管進管上軸，多刀一次精切完成，并有自動退管方式，經輸送鏈將紙管送出，一次完成生產工藝。
2：進管方式，采用伺服電機，系統穩定，配置高精度直線導軌，可自動調整進管位置，分辨度可達0.1-0.2mm
3：雙軸，多刀自動切管，并可任意調整切管長度尺寸。
4：自動操作生產，故障診斷預警（需配置自動進料裝置）：該機械適用于大批量，分切長度較短或精度要求較高的紙管進行后道深加工生產。
5：主軸傳動采用變頻電機調速控制。
6：切刀軸采用感應切刀，切刀接觸切軸時可自動退出。
7：采用定時自動潤滑系統，節省人力，節約潤滑油。

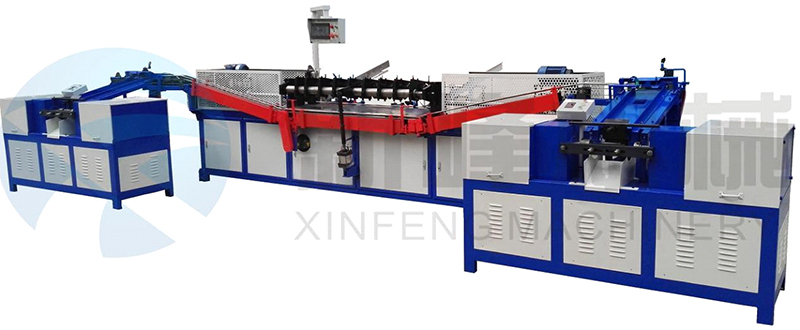

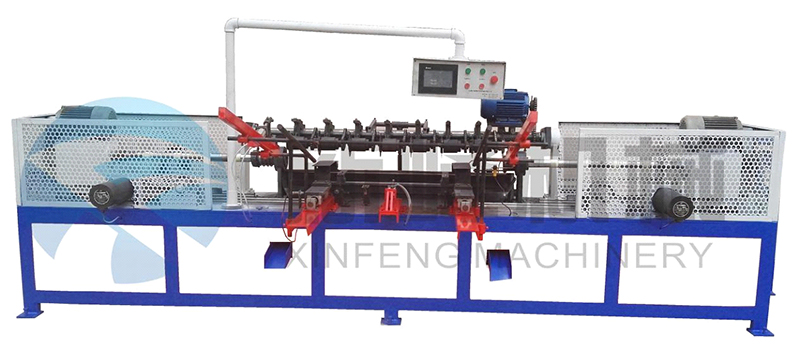

效果圖

技術參數
切管長度	500mm-1600mm
切管直徑	40mm-80mm
切刀數量	9片
切臺移動速度	45-60/18-25米/分鐘
切割方式	紙管旋轉，刀軸自轉
上卸料方式	可自動裝卸料
進刀方式	氣動切刀
調速控制	變頻器控制
輸入電源	380V三相四線
切割厚度	1-5mm
操作人數	1人
機械尺寸及重量
主機尺寸：（長*寬*高）	4650*2000*2000 mm
主機功率	伺服電機1.5KW*2
主機轉動速度	300-1000轉/分鐘
切臺移動功率	1.5KW伺服電機
總重量	1000KG左右

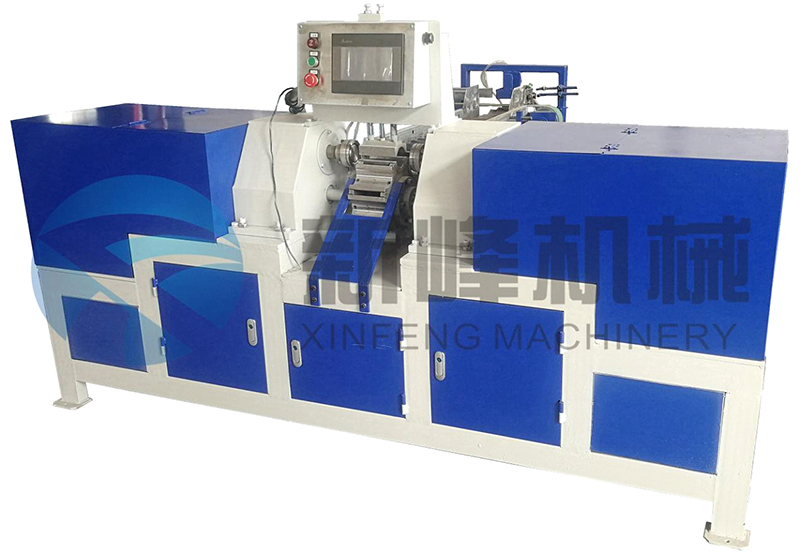

四．自動轉盤式紙管彎頭磨口機：WT-308B型

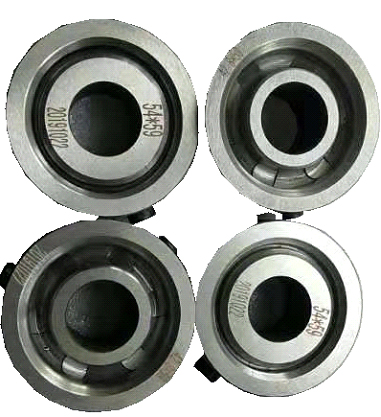

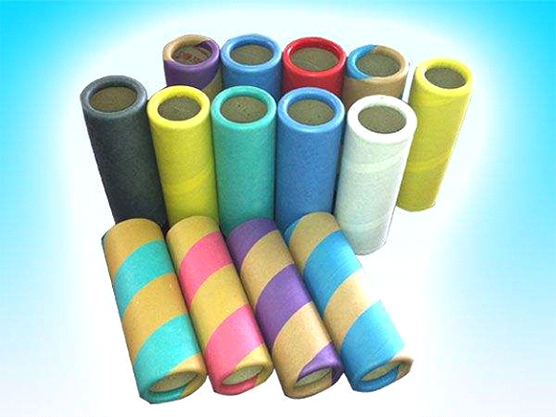

模具樣式	成品紙管

用于紙管的端頭和倒角磨削，如氣流紡紙管或DTY,POY等化纖紙管進行后道加工整理。

特點：
將精切好的紙管自動上機，進行一端磨口，一端窩頭。
主軸采用凸輪進給，變頻無級調速，采用電子分割盤送料，自動進出管筒，方便實用。
高速加工，每分鐘可達50-60只左右，是一般氣動送料的兩倍。

機械尺寸及重量
主機尺寸：（長*寬*高）	1920*1200*1250mm
主機功率	電機2.2KW*3
主機轉動速度	300-1000轉/分鐘
總重量	730KG

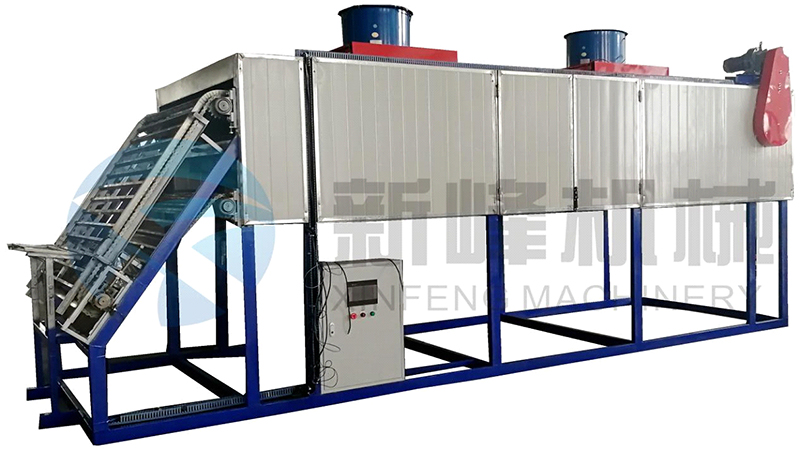

五．全自動紙管烘干機：HF-308A型

用途：
自動紙管烘干機，是專用于螺旋平行紙管烘干而設計制造，為解決紙管生產企業，提高產能和質量，減少職工勞動強度，而設計制造的自動烘干機。
本自動紙管烘干機，適用于螺旋平行紙管烘干，將卷繞好的平行紙管自動送入烘干箱，經循環運轉40分鐘左右，并自動出管完成紙管烘干過程。
該烘干機，可烘干印染紙管，氣流紡紙管，膠帶紙管，保鮮膜紙管，DTY化纖紙管，食品和茶葉桶紙管等幾十個紙管品種，用途廣泛。

機械結構制造：
主機架采用厚重型槽鋼焊接而成，外封化纖綿保溫板，使機架穩重不易變形，運轉無震動。
內部傳動結構采用高精度定制鏈輪，鏈條，不銹鋼托管架，使紙管平衡勻速循環運轉。
加熱升溫功能，采用環保節能型電熱管，和中壓風機運送熱溫空氣，內部升溫可自動控制，任意調溫，并具備溫度保護開關，使用安全。
進出紙管配置自動輸送架，可自動進管，自動出管，并自動計數，是多功能自動化制造工藝的體現。
主電機采用高精度大扭矩齒輪減速電機，無噪聲，變頻控制。
機械布局設計合理，使用，維護，維修方便，科學合理。
配置自動跟蹤運轉功能，故障自動診斷并預警。

技術參數
烘干紙管長度	800-1800mm
烘干紙管直徑	φ25-80mm
烘干內部容量	280根
運轉速度	45-60/5-10根/分鐘
電加熱溫度	20℃-85℃
電加熱功率	15-30KW
主電機	2.2KW齒輪減速電機
輸送帶電機	100w*2
控制系統
變頻器	中國歐瑞
電器元件	中國正泰
信號元件	日本松下
氣動元件	臺灣亞德客
人機界面	臺灣臺達
程序版本	HF-308A-2.0
機械尺寸及重量
主機尺寸	6000*2000*2500mm
總重量（毛重）	3000KG

注：本氣流紡紙管生產線已通過環保檢測，不涉及環保污染問題。
